دورة تصميم الدارات المطبوعة باستخدام KiCAD
تصميم الدارات المطبوعة PCB هي من المهارات العامة التي لابد لأي مشتغل في مجال النظم المضمّنة وتصميم الإلكترونيات معرفتها. تستخدم هذه المهارة تخصصيًا في وظائف مثل Layout Engineer أو Embedded Hardware Engineer أو Electronics Engineer وتتطلب وظائف أخرى مثل Firmware Engineer أو Embedded System Engineer أو Robotics Engineer أو IoT Engineer مهارة القدرة على قراءة وفهم المخططات النظرية Schematic والمطبوعة PCB Layout وخاصة عند تطوير وكتابة البرنامج Firmware وعند الحاجة لتصميم نماذج أولية لتجريب الأفكار. يحتاج أيضًا أي هاوٍ لهذه المهارة لنقل أفكاره إلى دارة تعمل بين يديه. كغيرها من المهارات العملية لا يمكن للدارس تعلمها من كتاب فقط وإنما يحتاج لمدرّب تعلَّم وأخطأ ثم تعلَّم من أخطائه ليختصر المسافات ويوفر الكثير من الأخطاء الشائعة في هذه المهارة. صُممت هذه الدورة لتكون عمليّة مع توفير أساس نظري هندسي متناسب.
مناسبة لـ:
➡️ من يريد تعلم الـKiCAD ولديه خبرة ببرامج تصميم أخرى.
➡️ من يريد تعلم تصميم الدارات المطبوعة لأول مرة.
➡️ من يريد الاطلاع على مراحل التصميم بشكل احترافي.
يميز هذه الدورة:
✨ دارة تدريبية عملية يتم مراجعتها قبل منح الشهادة.
✨ لغة عربية فصحى وليست لهجة محلية.
✨ شهادة موثقة بكود تحقق عبر الموقع.
✨ 12 ساعة تسجيلات مقسمة حسب الأفكار.
✨ موقع إلكتروني لمتابعة التقدم والوصول للمحتوى.
معلومات عن الدورة
| المدة | 8 جلسات - 16 ساعة تدريبية |
|---|---|
| المحتوى | مستند تفصيلي-الحضوري |
| لغة الإعطاء | العربية |
| أنواع الإعطاء |
- عام، أونلاين - خاص، أونلاين (عند الطلب) - عام، حضوري (عند الطلب) - خاص، حضوري (عند الطلب) |
| الأهداف من الدورة |
- تمكين المتدرب من قراءة المخططات النظرية Schematic وهي مهارة رئيسية في كل الوظائف المتعلقة بالنظم المضمّنة ولايمكن لأي مهندس تجنب حالات تتطلب الاطلاع على المخطط النظري. - إعطاء القدرة على قراءة مخطط الدارة المطبوعة PCB Layout وهي مهارة مطلوبة في كثير من الأحيان ونقصها يشير لضعف لدى المهندس. يحتاج المهندس لمراجعة التصاميم واكتشاف الأخطاء أو يحتاج لقراءة المخطط لفهم كيفية وصل بعض العناصر ببعضها البعض. - التمكن من تصميم المخطط النظري واختيار العناصر المناسبة للدارة وكيفية البحث عنها واختيارها مع الأخذ بعين الاعتبار الكثير من الاعتبارات مثل سعرها أو مواصفاتها التشغيلية وتوفرها في الأسواق وتلائهما مع المتطلبات الهندسية. - الحصول على مهارة تصميم الدارة المطبوعة بطبقتي نحاس وكيفية توضيع العناصر وتوصيل العناصر مع بعضها وتجنب الكثير من الأخطاء التي تؤدي لعدم إمكانية تصنيع الدارة لدى المصنع أو الحصول على دارة غير قابلة للاستخدام. - تعلم كيفية استخراج التصميم بصيغة مناسبة لمصنع الدارات المطبوعة وكيفية التعامل مع المصنع. - توضيح فكرة عن مواضيع متقدمة في الدارات المطبوعة والتي يحتاجها المهندس الخبير. |
| مواد التدريب | سيتم تزويد المتدرب بالسلاديات وتسجيلات الجلسات وكل المواد المساعدة المطلوبة. |
| المتطلبات للحضور |
- معرفة أساسيات الإلكترونيات والعناصر الإلكترونية والقدرة على التمييز بينها. - اتصال انترنت مستقر. - حاسب عليه نسخة KiCAD v7 (أو أعلى). |
المواضيع في هذه الدورة:
✅ مفاهيم أساسية في مراحل تطوير الدارة الإلكترونية حتى الوصول للـPCB.
✅ شرح عن الدارة التي تم تطويرها خصيصًا لتكون مثال نبني فيه خلال الدروس الـschehamctic والـPCB.
✅ اختيار العناصر (Part Selection) بكفاءة وسعر مناسب و قابلية للتجميع عبر JLCPCB.
✅ المخططات النظرية: Single Sheet & Multi-Sheet Schematic.
✅ إنشاء الرموز Symbol والـFootprints.
✅ التحقق الكهربائي (ERC).
✅ ربط الرموز مع الـFootprints عبر الأداة Assignment Tool.
✅ الانتقال للـPCB باستخدام الأداة Update from Schematic.
✅ مفاهيم الداراة المطبوعة العامة: الطبقات - أنواع خامات الدارات المطبوعة.
✅ التوضيع الناجح للعناصر Components Placement (كهربائيًا - تصنيعيًا - جماليًا).
✅ إعداد بيئة التصميم Board Setup عبر ضبط المقدرات التصنيعية PCB Manufacture Capabilities.
✅ أدوات التصميم في محرر الدارات المطبوعة PCB Layout Editor.
✅ التوصيل التلقائي Auto-routing باستخدام الأداة Freerouting.
✅ نظرة على أدوات الـAI وتصميم الدارات المطبوعة.
✅ تفاصيل طلب التصنيعPCB Manufacturing والتجميع PCB Assembly عبر JLCPCB.
✅ قواعد رسم الدارة المطبوعة العامة (Rules of Thumb).
عينة من تسجيلات الدورة
الطمس النحاسي Polygons
رسم حواف الدارة المطبوعة Draw Edges
الإشارات التفاضلية Differential Pair
دارة المشروع في الدورة

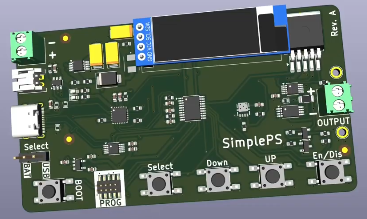

دارة تغذية جهد مستمر DC Power Supply قابل للضبط باستخدام الأزرار مع شاشة إظهار. يتم تزويدها بالطاقة عبر USB Power Delivery أو من بطارية LiPo بعد رفع جهدها باستخدام محوّل Boost. تتحكم بالدارة STM32G0.
عن المدرّب:
- الاسم: يحيى طويل / Yahya Tawil
- سنوات الخبرة: +10
- مختص في تصميم وتصنيع الدارات المطبوعة باستخدام برنامج KiCAD وبرامج أخرى: EagleCAD - Altium.
- المؤهل العملي:
- بكالوريوس هندسة حواسيب - جامعة دمشق - سوريا - 2014
- ماجستير هندسة إلكترونيات وحواسيب - جامعة حسن كاليونجو - تركيا - 2023
- المؤهلات الوظيفية:
- يعمل من غير انقطاع في مجال النظم المضمّنة منذ عام 2014.
- مختص في تطوير البرنامج Firmware و المكاتب Drivers وتصميم ونمذجة الدارات المطبوعة.
- شغل مناصب في شركات حضوريًا وعن بعد في دول مختلفة منها: ماليزيا(حضوري) - اليابان(عن بعد) - هولندا(عن بعد) - أمريكا(عن بعد) - سوريا(حضوري).
- من الشركات التي عمل معهم 16Lab - MIT Innovation BHD SDN- Xtrava - Heycop Smart Innovation - FMS-Tech.
- أشرف خلال عمله على المراحل المختلفة لتصميم أجهزة ، منذ مراحل التصميم الأولى إلى مراحل التصنيع والاختبار.
- يعمل حاليًا مستشارًا ومهندسًا للنظم المضمّنة لتقديم خدمات في عتاديات-لاب.
- LinkedIn: yahya-tawil, GitHub: yahyatawil
